An diesem Projekt wurde bereits gearbeitet, momentan kann sich jedoch aufgrund eines Mangels an Zeit, Lust oder Geld niemand damit beschäftigen. Wenn du das Projekt übernehmen möchtest oder Fragen dazu hast, wende dich an Dome.


Projekt "Uberschalter"

Beschreibung

Es soll eine möglichst universelle Hard-/Software zum Schalten von Ausgängen und Erfassen von Eingängen entstehen.

Relaistreiberplatine

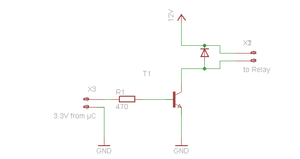

Die aktuelle Schaltung

Mit den 3,3V vom Microcontroller kann nun ein Relais mit 12V Spulenspannung geschaltet werden. Die Beschaltung wurde auf die verwendeten Relais ausgelegt und so abgestimmt, dass die Ausgänge des Microcontrollers möglichst gering belastet werden.

Zum Schalten haben wir Steckrelais von Finder genommen, die bis zu 250V/10A schalten können (Reichelt: FIN 40.51.9 12V). Wenn man tatsächlich Netzspannung schalten möchte, sollte man beim Anschluss der Relais die einschlägigen VDE-Richtlinien beachten. Daher haben wir die Relais auf einer Hutschine in einem Schaltkasten eingebaut. Dazu gibt es eine passende Relaisfassung (FIN 95.95.3). Wichtig: Zur Relaisfassung den "Variclip" mitbestellen, der hält das Relais in der Fassung (FIN 095.91.3).

Braindump

Fonera JP2

1 2
RxD 4
TxD 5
6 7
GND Vcc

inittab

In der /etc/inittab: ttyS0 umbenennen in foo

Pollin Evalboard J4

  • Pin 39: GND
  • Pin 40: Vcc
  • Pin 26: RxD
  • Pin 27: TxD
Fonera Evalboard
GND GND
Vcc Vcc
RxD TxD
TxD RxD

Serielles Handykabel Gonium: Schwarz = GND, Weiss = RxD, Blau = TxD
