Dieses Projekt ist erfolgreich abgeschlossen und wird hier dokumentiert. Falls du weitere Fragen dazu hast, wende dich an Dome.


Anwesenheitserfassung

Im Clubraum befindet sich ein Alarm-Bewegungsmelder, der mit einem GPIO-Pin von einem Fonera Router verbunden ist. Der Router fragt den Pin regelmäßig ab und meldet den Status an den Webserver, wo sich eine Anzeige im Wiki befindet. Bei Bewegung wird die Anzeige auf grün geschaltet, nach 10 Minuten ohne Bewegung wird auf rot geschaltet.

RoomState CLOSED.png Der Raum ist zur Zeit GESCHLOSSEN.

Der Zustand des Bewegungsmelder wird von dem Fonera zusätzlich an Prometheus gesendet wo er mit RRDTool protokolliert und grafisch angezeigt wird. RRDTool visualisiert die Daten dann für verschiedene Zeiträume. (Todo: Ergänzen)

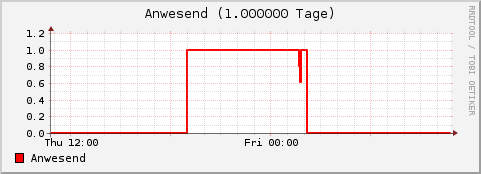

Hier ein Graph als Beispiel













Gehäuse Upgrade

Es wurde ein 9 Poliger SUB-D Stecker in den Fonera zur einfacheren Wartung eingebaut:

Funktion Fonera D-Sub Kabel
Versorgung +3.3V 1 blau-weiß
Bewegung GPIO 3 6 blau
Tür GPIO 1 3 grün-weiß
Reserve GPIO 4 2 orange
Reserve GPIO 7 4 orange-weiß
