CNC-Fräse

Aus C3MAWiki
Wechseln zu: Navigation, Suche

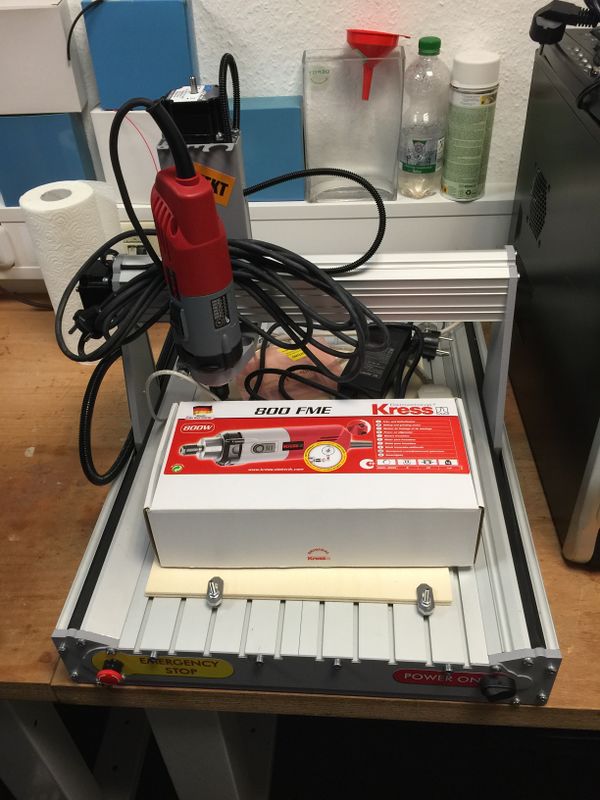

CNC-Fräse

Gemäß eines Beschlusses einer Mitgliederversammlung hat sich der C3MA einen Bausatz einer Portalfräse zugelegt. Dieser wurde mittlerweise im Club zusammengebaut und in Betrieb genommen. Hierbei haben wir uns für das Modell "Next3D" des Herstellers GoCNC entschieden.




Aufbau

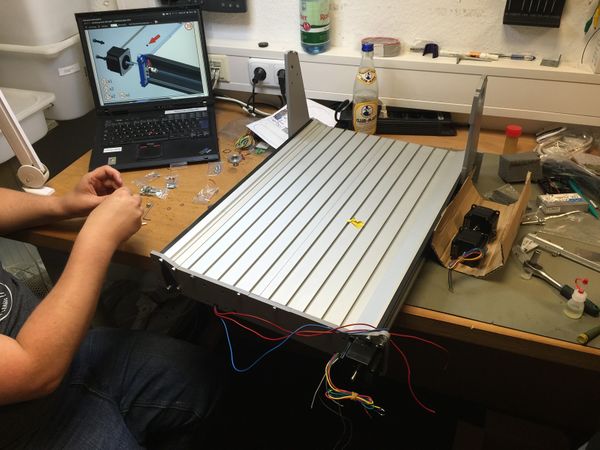

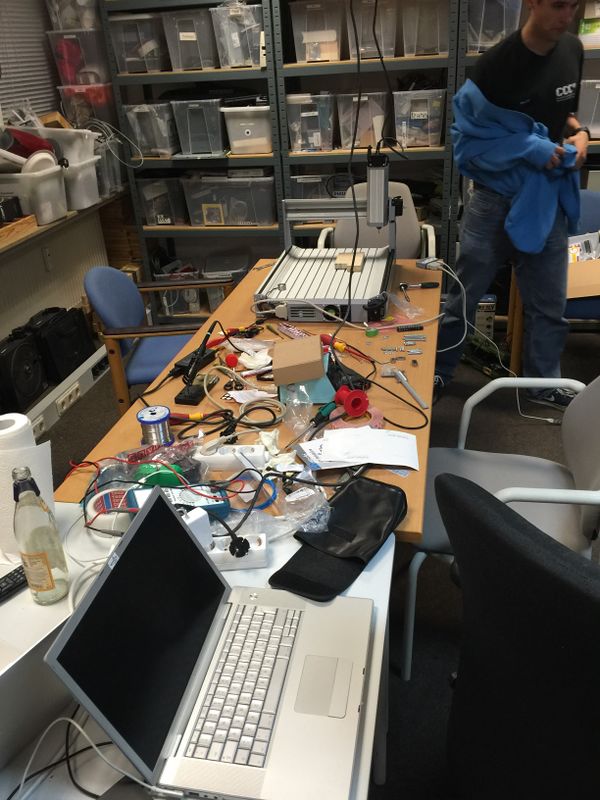

Der Aufbau der Fräse erfolgte an einem Wochenende. Ein paar Impressionen vom Aufbau:

Cnc-fraese-aufbau1.jpg Cnc-fraese-aufbau2.jpg

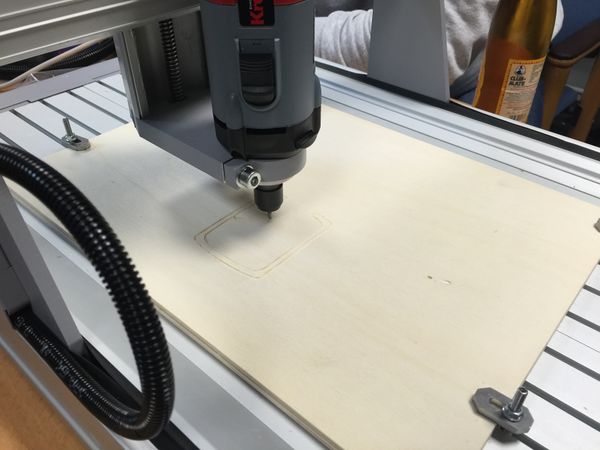

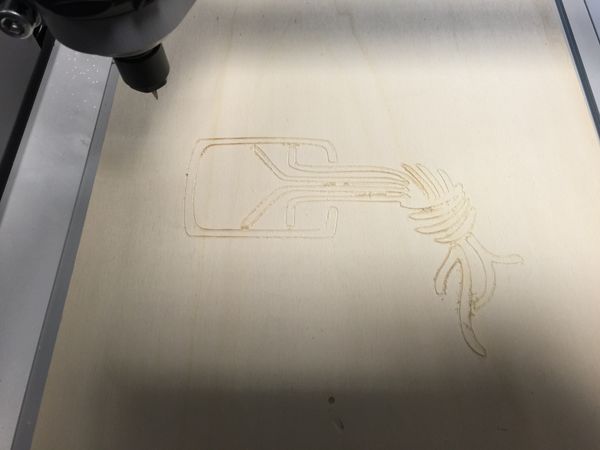

Der Aufbau ist eigentlich ohne größere Schwierigkeiten abgelaufen und so gab es am Abend (naja, in der Nacht...) dann auch das erste Erfolgserlebnis: eine Gravur in Balsaholz:

Cnc-frase-inbetrieb1.JPG Cnc-fraese-1sttry.JPG


Hardware

Mechanik

Elektronik

Software

Softwareseitig kann man von einem dreistufigen Prozess ausgehen: MIt einer CAD-Software wird ein Modell des zu fräsenden Teils erstellt, mittels CAM-Software wird dann der G-Code erstellt, das heisst, dass für das mit der CAD-Software erstelle MOdell die Fräs-Schritte und -bewegungen berechnet werden. Als Ergebnis wird dann eine Datei in GCODE ausgegeben, die wiederum die Eingabedatei für die Maschinensteurung darstellt.

CAD

CAM

Maschinensteuerung

Mit der CNC-Fräse wurde eine Steuerungssoftware vom Hersteller des Bausatzes mitgliefert. Diese soll durch LinuxCNC ersetzt werden

Details sind hier zu finden.

Verwendung

Bitmap in SVG umwandeln

  • Pfad > Bitmap nachzeichnen
  • Objekt in Pfad umwandlen

Vorbereitung

  • Windows 7 auf Calculator starten
  • Vorlage in SVG wird benötigt
    • Wenn noch kein SVG vorhanden, kann Inkscape genutzt werden
  • Estlcam öffnen (Dauert lange)
    • Datei > Hinzufügen (DPI üblicherweise 90)
    • Maße über Ansicht > Raster kontrollieren
  • Werkzeug konfigurieren
    • Werkzeugliste öffnen
    • Name frei wählbar
    • Durchmesser
    • F(xy) Vortriebgeschwindigkeit
    • F(z) "Bohrgeschwindigkeit"
  • Gewünschte Bearbeitung wählen
    • Zum Beispiel Gravur
    • Alle Objekte auswählen - Noch nichts einstellen
    • Mit "Auswählen" alle Gravuren auswählen - Gewünschte Einstellungen machen (Frästiefe)
  • Datei > CNC-Programm speichern (NGC)
  • Simualtionsfenster erscheint

Eagle

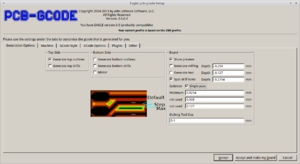

In Eagle in der Schaltplanansicht auf Datei > Zum Board wechseln (Alt-d, u, u Enter) klicken. In der Board Ansicht auf Datei > ULP ausführen. Dann /home/guest/eagle/pcb-gcode/pcb-gcode-setup.ulp auswählen.

Folgende Einstellungen müssen nacheinander gewählt werden:

Speichert Fräsbahn

1. tab

(*) Generate top outlines

( ) Generate top drills

Speichert die Bohrungen

2. tab

( ) Generate top outlines

(*) Generate top drills

Parameter


Verarbeiten

Parameter berechnen

Eine interessante Faustformel habe ich hier gefunden: Fräsgeschwindigkeit


Fräsen

  • LinuxCNC-Rechner starten
  • Mit WinSCP anmelden
  • Unter /home/c3ma/linuxcnc/Projekte einen Unterordner anlegen
  • NGC-Datei hochladen
  • Spindel ausbauen
  • Fräser einbauen dabei Arrtierung halten
  • Spindel einbauen, Handfest reicht
  1. LinuxCNC starten (GoCNC Step 2600 auf Desktop)
  2. Maschine einschalten (Orangener Button)
  3. Werkzeug mit Pendant an die hintere, linke Ecke fahren (VORSICHT! Kein Schutz kein Überfahren der Maschinengrenzen)
  4. Gelben Button mit Rechtem Winkel drücken (= Maschienenendpunkt suchen)
  5. Werkstück einlegen (Beispiel Gravur: Holz mit doppelseitigem Klebeband festkleben)
  6. Mit Pendant an Werkzeug-Nullpunkt fahren (X,Y schnell möglich, Z nur langsam). Z max 100
  7. Werkzeug-Nullpunkt festlegen (Gelber Button oben links)
    • Entsprechen den Festlegungen im EstelCam
    • Z=0 Spitze Fräswerkzeug auf Oberfläche
  1. Z wieder hochfahren (Pendant im Uhrzeigersinn drehen)
  2. KONTROLLIEREN ob Spindel eingeschaltet ist
  3. Datei > Öffnen > NGC-Datei auswählen
  4. Im LinuxCNC antasten (Einstellungen egal, Werkstück-Nullpunkt = Fräsauftrag-Nullpunkt setzen)
  5. Gehörschutz anlegen (Mittlere Werkzeugschublade)
  6. Staubersauger mit Adapter anschließen und einschalten
  7. Fräsen starten (Play-Button)

Achtung Beim Starten der Bohrung (drill), wird die Z-Länge des Bohrers kalibriert. Darum fährt der Fräser neben die Platine und erwartet dort gegen die Kontatplatte zu fahren. Dies wird nur beim ersten Werkzeug gemacht, bei weiteren Werkzeugwechseln ist die Kontaktplatte nicht mehr von nöten.
