Elektrogeräte

Aktuell ist die Aussage das wir 1x 3x16A CEE bekommen. Das sind ~11kW. Die wir in 3 Pfade unterteilen können. Daher werden wir ein Setup bauen, bei größeren Sachen bitte abklären wo sie Angeschlossen werden.

P = U*I

Geräte Erwartete Leistungsaufnahme
15 Laptops 15*80W = 1200 W
Saratoga + Bildschirm 250 W + 180 W = 430 W Geschätzt... kann das mal jemand verifizieren?
Kühlschrank ca. 500 W
Espressomaschine 1150 W
Wasserkocher 2000 W
Ventilatoren ??? W
Beleuchtung Zelt 4x 14W=56W
Lightshow 20W + 2x 100W + 300W + 800W = 1320W (Laser, RGB PARs, Farbwechsler, Nebelm.) alles grob geschätzt
Hexabus Testaufbau 20x1,4W+5x5W+10x28W+10x105W = 1383W
Womo ??? Muss an den Village Verteiler!
Summe ~8,889kW Wir werden aber nicht immer alles parallel laufen haben

Ich gehe überschlägig von 12kW Spitzenleistung aus, da nicht immer alle Geräte parallel laufen. --Dome 16:59, 27. Jul. 2011 (CEST)

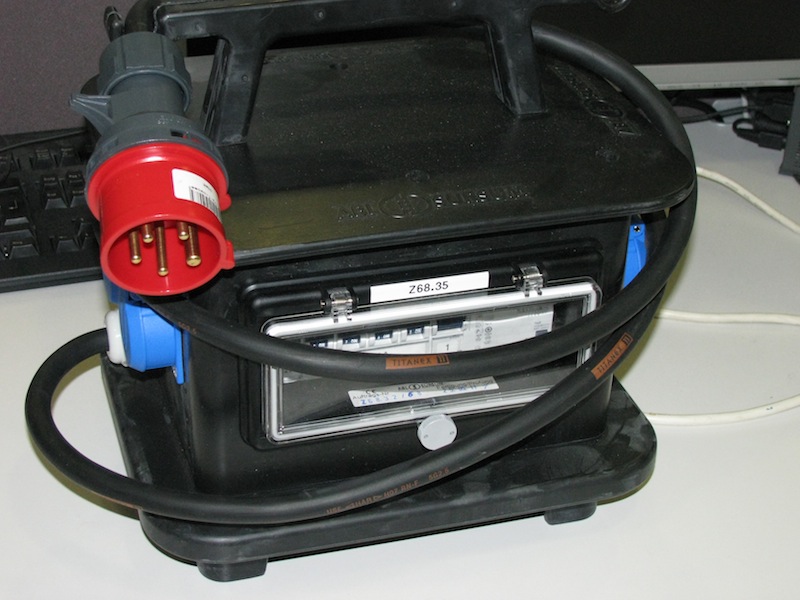

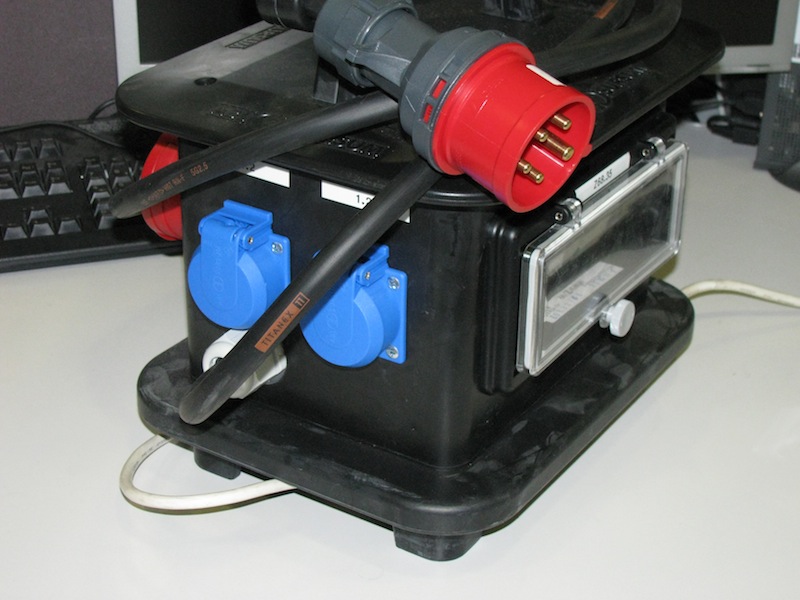

Verteiler

Wir haben 1 Verteiler, die jeweils lokal abgesichert sind. Das ist praktisch, falls beim Basteln mal eine Sicherung auslöst. Wir sollten 2 getrennte Stromkreise aufbauen, damit im Fall eines Falles nicht das Licht ausgeht.

Eckdaten der Verteiler:

  • Zuleitung 2m

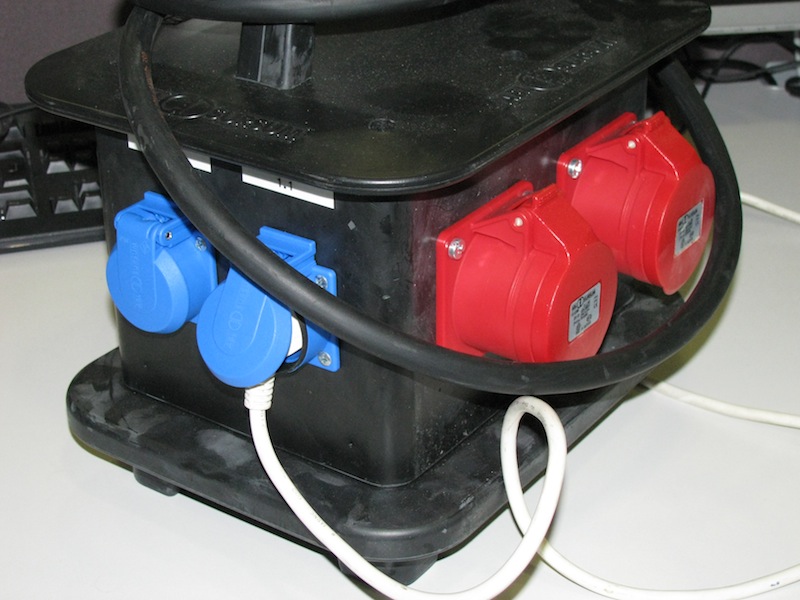

  • 4 Schuko-Steckdosen
  • 2CEE-Steckdosen 5/16A

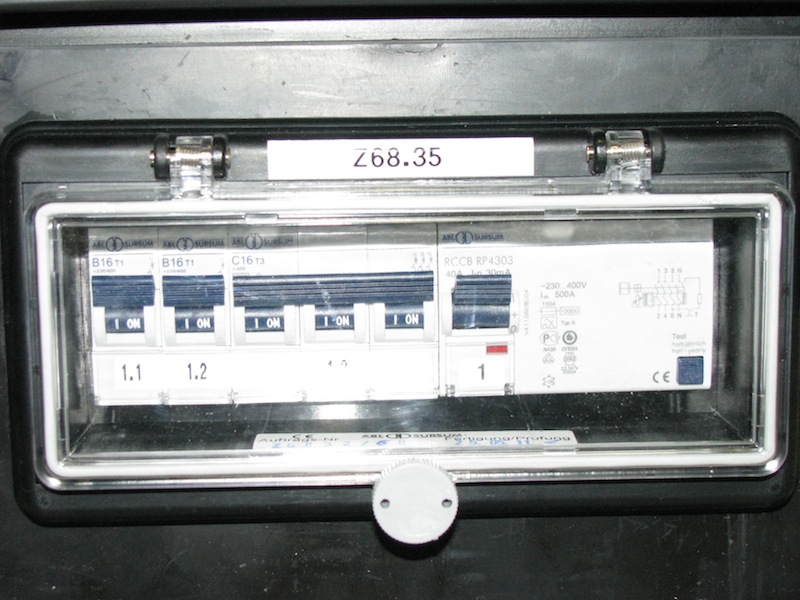

  • 2 LS-Schalter 16A, 1pol.
  • 1 LS-Schalter 16A, 3pol.
  • 1 FI-Schalter 4/40/0,03A
  • Schutzklasse IP54


Verteiler1.JPG Verteiler2.JPG Verteiler3.JPG Verteiler4.JPG
