Diskussion:FullCircle/Softwarekonzept

Tobi und Pcopfer haben sich mal ein paar Gedanken zum Softwarekonzept gemacht:

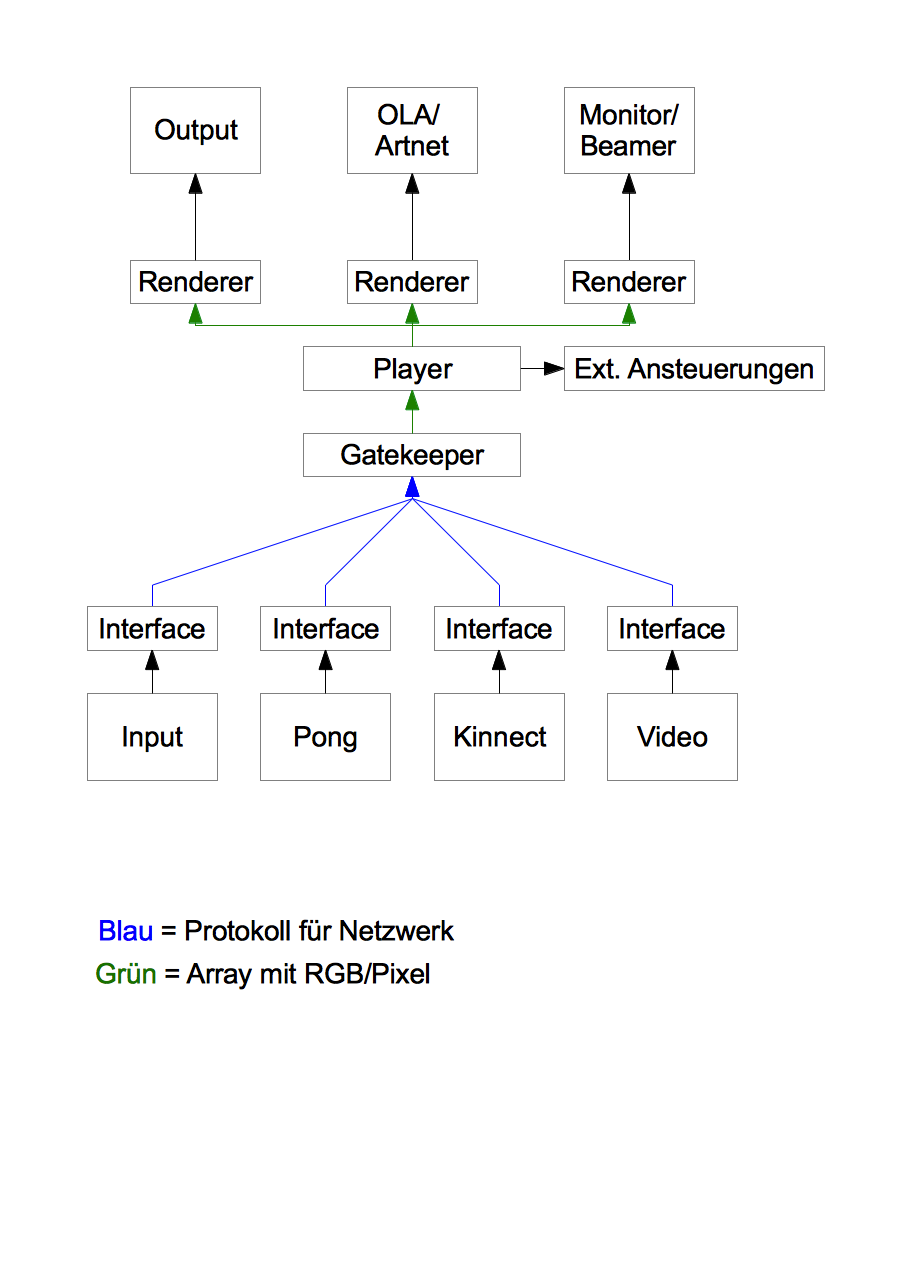

Von unten nach oben: Die Eingabequellen (Input) übergeh/haben ein Interface, welches die Informationen in Rohbilder umrechnet. Diese Rohbilder werden, in Form eines noch zu definierenden TODO! Protokolls via Netzwerk an den "Gatekeeper" übergeben. Der "Gatekeeper" übernimmt die Kommunikation mit dem Netzwerk, nimmt also die Pakete entgegen, prüft sie auf Konsistenz und wandelt die Daten in ein Array um. Dieses Array wird dem Player übergeben, welcher entscheidet welche Animation laufen soll. Die Daten für die aktuelle Animation werden dann den Renderer übergeben, welcher daraus dann anhand von Tabellen die Werte für die einzelnen Kanäle definiert und diese via Artnet o.ä. an die Lightwall übergibt. Als weiterer Output mit eigenem Renderer könnte man sich Monitore oder Beamer vorstellen.

braindump

Input

• Statische Quellen für Pause/Backupbild
• Dynamisch, wenn da dann gut, wenn nicht dann auch Auswählen
• Senden Information wie viele Pakete noch bis Ende/Anfang der Animation
  • Dauer 0 wenn Statisch also kein Anfang/Ende
  • 9999 wenn noch Lange Dauer
  • -1 Wenn Out of Order
  • Kann Dynamisch Springen von 400 auf 200
  • Bsp. Während Pong Spiel, 9999. Wenn Endpunktestand feststeht, noch 200 Frames für Ergebnis, dann 0 also nächste Animation möglich.
  • Alles damit der Player eine Entscheidungsgrundlage hat

Übergabeprotokoll

• Full Frames und Diffs
• Übertragung via UDP
• RGB Pixel Array
• Heartbeat
• Timer/Counter
• Typ: Loop, Game, Static

Gatekeeper

• Setzt aus Paketen Daten wieder zusammen
• Überwacht Lebenszeichen der Quellen

Player

• Entscheidet Was, Wann, Wo gespielt werden soll
• Steuert evtl. externe Segmente wie Musik, Licht, etc an.
• U.a. auf Basis von Typ und Counter.

Renderer

• Für Lightboxen -> Bekommt Map Pixelfarbanteil-> Kanal
• Die nächsten x Frames.

Output

• Regelt, welcher Kanal ist welches Artnet->DMX Interface etc.
• Monitor für alle Animationen (Steuerpult)
• Wo anders einen Beamer, welcher zeigt, was auf den Boxen läuft
• Webstream
