Dies ist ein Projekt, an dem momentan aktiv gearbeitet wird. Wenn du Fragen hast oder mitarbeiten möchtest, wende dich an ollo.

Smart USB Switch

Idee

Smart USB Switch

Ziel diese kleinen Projektes ist eine Maus und Tastatur entweder an einem PC zu nutzen, oder diese auf dem Handy zu verwenden. Natürlich kann auch jedes anderes USB-Gerät wahlweise an eines der beiden Geräte genutzt werden.

Die komplette Hardware sollte ohne aktive Bauteile auskommen.

Während das USB-Gerät am PC verwendet wird, soll das Handy über die USB-Schnittstelle des PCs geladen werden.

Hardware

Bauteil Liste
# Anzahl Bauteil Preis Link
1. 1x USB-Buchse 0,28 USB AG
2. 1x USB Stecker mit Kabel - altes Kabel mit 4 Adern: Rot, Grün, Weiß, Schwarz
3. 1x Micro USB Stecker (5 Polig!) 0,75 USB MICRO ST
4. 2x Diode 0,06 SB 120
5. 1x 4-fach Kippschalter 3,70 MS 500P

Hardware-Doku

Es müssen die Kabel wie folgt dargestellt verschaltet werden:

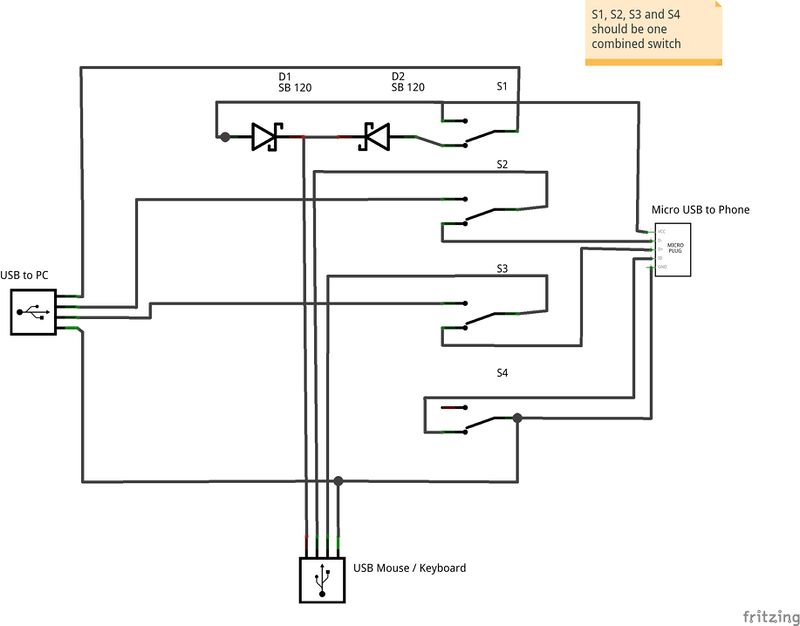

Schaltplan Smart USB Switch

Gehäuse

Das Gehäuse wurde mit dem 3D Drucker erstellt. Hier sind die dafür benötigten Dateien sind hier bei Thingiverse zu finden.
